今天，在“双碳”目标与新型电力系统建设的双重驱动下，电化学储能已成为新能源消纳与电网稳定运行的核心支撑装备。在储能系统朝大容量、高电压、簇级控制与高能量密度方向快速迭代的同时，对于直流系统的保护却缺乏完善的电气保护方案。传统保护方案存在保护盲区、安全可靠性不足等问题日益突出，已成为制约行业规模化发展的关键瓶颈。
面对这一挑战，全球能源科技的引领者施耐德电气在第十九届国际太阳能光伏和智慧能源(上海)大会暨展览会上，重磅推出了《全域保护：以断路器为核心的电化学储能直流保护系统》白皮书(以下简称“白皮书”)，充分证明了全域保护理论的有效性，并验证了以断路器为核心的直流全域保护方案的实际应用意义，真正为电化学储能的直流侧保护提供了一条经过验证、可工程化落地的技术路径。
响应直流侧需求，向“毫秒级全域保护”持续进化
首先，白皮书系统阐述了近年来主流直流侧保护方案的发展与完善趋势，为后续的实验验证进行了理论铺垫。
长期以来，“接触器+熔断器”作为储能行业电气保护的传统组合方案，存在着明显的保护盲区，易发生接触器粘连、熔断器无法切断电流的现象，带来了难以忽视的安全隐患。为弥补这一缺陷，业界在方案中引入了高倍率短路保护开关，但由于缺乏系统性协同，因此仅在高电流区实现了局部保护，仍未实现对全域的覆盖保护。
面向“全域保护”的需求，融合开关的引入构筑了“融合开关+熔断器”的协同配合体系，这一组合与电池管理系统(BMS)的深度联动，真正系统性地构建起了“无盲区”的秒级全域保护体系。
在此基础上，低倍率短路保护开关的引入，不仅通过机械脱扣自主动作实现了更加敏捷的毫秒级分断，还进一步扩展了对熔断器临界范围的覆盖，即在熔断器因一致性问题出现临界位置偏移时，也能提供稳定系统保护，成为了极速响应与高安全要求应用场景下的更优之选。
深入剖析三元件特性机理，凸显断路器核心保护作用
为了打造真正贴合储能系统需求特点的直流全域保护方案，白皮书还深入剖析了直流接触器、熔断器与断路器这三大核心元件的特性和故障机理。首先，作为储能系统的核心控制元件，直流接触器的大电流耐受能力与开断能力相对薄弱。接触器的触头，极易因接通分断产生的高温电弧以及闭合状态下的过电流发生熔焊现象，最终导致粘连甚至损毁。
直流熔断器则是熔体热容量设计的“矛盾博弈体”。熔断器不仅在短弧前时间和长热循环寿命的需求之间存在根本性的设计制衡关系，在小故障电流区间还存在显著的保护盲区，易因长时间的高温积累导致过热而无法可靠分断。因此，若仅采用“接触器+熔断器”的单一保护方案，会使接触器面临较高的故障损毁风险。

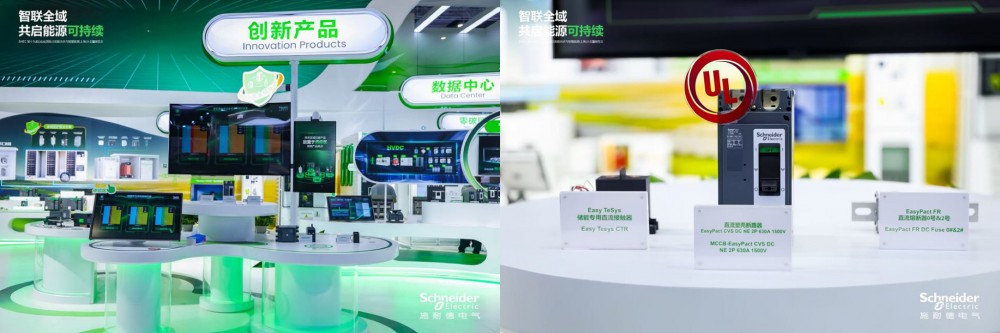

施耐德电气在SNEC 2026展出全域保护创新产品
作为全域保护方案核心组成部分的直流断路器，自然而然地承担起了“承前补后”的重任，它既要覆盖接触器难以承受的大故障电流区，又要弥补熔断器动作迟缓的小故障电流区。要应对这些挑战，宜通过优化断路器的瞬动值倍率、动作响应时间、限流能力及安全绝缘距离等一系列指标加以实现。低倍率的瞬动值有利于覆盖接触器的保护盲区;缩短动作响应时间可以提升直流熔断器与断路器的交接电流阈值，使熔断器可以在更高电流等级下动作，提升整体保护可靠性;更高的限流能力，可以将短路故障对系统的冲击危害降至最低;优化安全绝缘距离则可以提升电气安全性能，并优化设备安装空间。像施耐德电气的CVS DC NE(U)系列断路器就可以凭借在以上几个方面的专项性能设计，充分满足储能应用的保护要求。
严苛实验全面验证，揭示全域保护理论及方案有效性
基于施耐德电气金山大电流实验室的全方位测试能力，白皮书还对以断路器为核心的三元件直流全域保护方案进行了严苛、详尽的实验验证，从而充分揭示出了全域保护理论及其方案的有效性。
在本簇故障电流场景下，断路器是当之无愧的“保护核心”。熔断器的限流作用与故障电流大小呈正相关，尤其是在小电流工况下几乎无限流能力，需搭配低倍率、快速动作型断路器实现短路电流限制功能，从而完成对线路与系统的可靠保护。而且，断路器动作速度越快，其与熔断器的交接电流越大，越能够有效减小系统的保护盲区。
而在N-1簇故障电流场景下，断路器提升保护效果的能力同样得到了验证。在15kA-60KA 短路电流三元件配合实验当中，依托熔断器的协同作用，断路器在分断时处于低能量区间，触头损伤小;断路器则可以辅助熔断器快速完成灭弧作业。而在100-250KA短路电流熔断器与断路器配合实验中，断路器带来了更高的限流能力，使短路影响更低;其分断单元在250kA 短路电流工况中保持了完好结构，可正常投入后续使用，且该保护原理在极限电流下依旧成立。
通过以上实验，断路器提升系统保护能力和成本优化的效果得到了验证，也揭示出了其在实际应用中的意义。可以看到，在各类故障电流工况下，断路器均能发挥优异限流性能，有效削减短路故障对系统的破坏程度。而断路器和熔断器的配合，则可以提升接触器耐用性，提高运维效率，降低运维成本。而且，断路器在大部分电流段都可以做到 “无弧分断”，拥有高短路分断寿命，足以保障系统全周期稳定运行。
以持续创新筑牢电气保护防线，护航产业高质量发展
以断路器为核心的全域保护方案的安全价值，已经在理论与实验的双重层面得到了充分验证，但行业探索的步伐从未停止。今后，储能行业在能量密度攀升及成本要求趋紧的趋势下，仍将不断面临日益严苛的直流侧保护挑战。
施耐德电气立足储能行业的高质量发展要求，将继续以创新的技术、产品和解决方案，不断回应行业的新诉求。例如，施耐德电气即将推出的一体式电动操作断路器，在保留断路器固有性能的基础上，还集成了远程分合闸功能，可替代正负极主接触器，有望为储能直流侧全域保护方案的进一步优化和完善提供更有力的支撑。
面向未来，这本全新出炉的白皮书带来的理论探讨与实验验证，都揭示着全域保护并非一劳永逸的终点，而是储能系统迈向高安全、高可靠的新起点，这一领域的不断发展创新，将护航储能行业在高质量发展的道路上走得更稳、更远。未来，施耐德电气亦将持续以技术创新为帆，以实践探索为桨，不断将创新的技术进展转化为可落地的工程实践，为储能乃至整个新能源产业的高质量发展持续保驾护航。
